Il nostro team altamente qualificato, grazie all’esperienza e alle competenze tecniche, sarà in grado di consigliarti la soluzione di protezione passiva al fuoco per ogni tipo di esigenza.
Pareti Portanti e non Portanti
SOLUZIONI PERSONALIZZATE PER TUTTE LE ESIGENZE

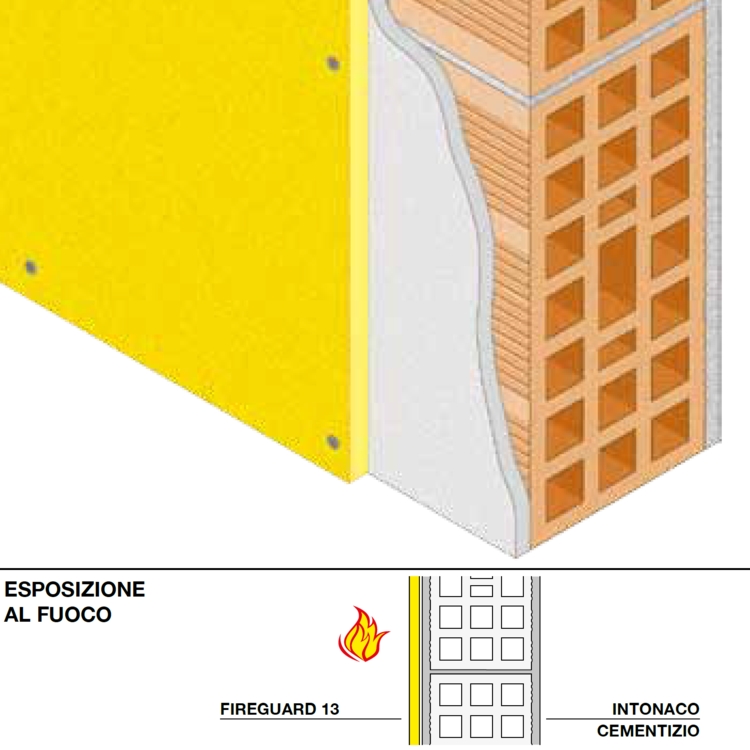

PROTEZIONE PARETI PORTANTI:
Reazione al fuoco: A1
Resistenza al fuoco: REI 180
- Supporto: parete in laterizio sp 115 mm e intonaco su ambo i lati
- Rivestimento protettivo: lastre FIREGUARD® 13 spessore 1×12,7 mm tassellate
- Fissaggio: tasselli metallici ad espansione diametro 9 mm passo 500 mm
- Finitura: con FIREGUARD COMPOUND non necessaria ai fini antincendio
- Campo di applicazione diretta: altezza: fino a 3 metri carico massimo applicato: 794,6 kN, σ = 1,96 N/mm2 passaggio impianti elettrici: consentito solo con apposita certificazione
- Campo di applicazione estesa: Altezza fino a 8 metri. Consultare l’ufficio tecnico
Reazione al fuoco: A1
Resistenza al fuoco: R30-240
- Esposizione al fuoco: su 1 o 2 lati

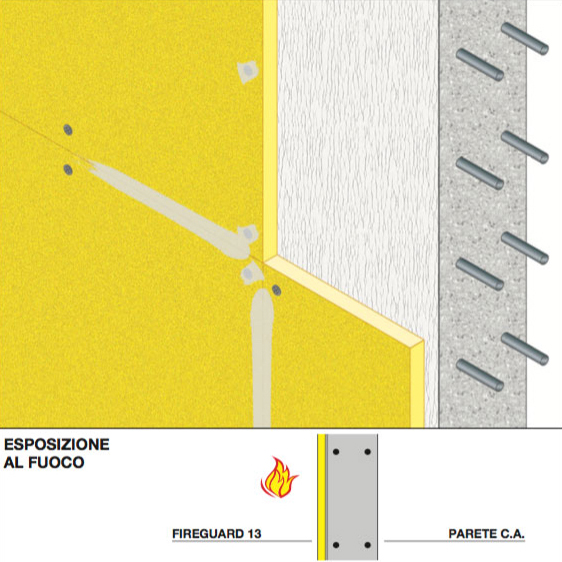

- Supporto: pareti in c.a.
- Rivestimento protettivo: lastre FIREGUARD ®
- Fissaggio: con tasselli metallici ad espansione diametro 9 mm passo 500 mm
- Finitura: stuccatura giunti e teste dei tasselli con stucco FIREGUARD COMPOUND
| SPESSORE EQUIV. DEL CALCESTRUZZO PER PARETI (mm) | ||||||
| T (min) | 30′ | 60′ | 90′ | 120′ | 180′ | 240′ |
| sp (mm) | 39 | 52 | 63 | 67 | 61 | 21 |

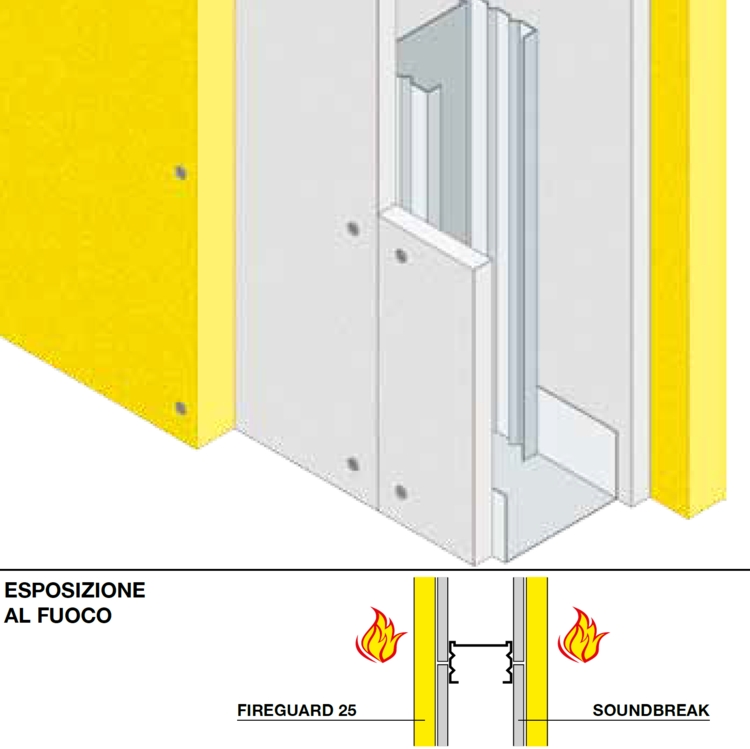

Reazione al fuoco: A1
Resistenza al fuoco: REI 120
• Orditura metallica: profili montanti verticali a “C” 75x50x0,8 mm a passo 550 mm
• Rivestim. protettivo: lastre FIREGUARD® 25, sp. 1 x 25,4 mm lastre SOUNDBREAK sp. 1 x 12,5 mm per lato
• Fissaggio: viti auto perforanti fosfatate diametro 3,5 mm al profilo metallico
• Finitura: stuccatura giunti e teste delle viti con FIREGUARD COMPOUND
• Campo di applicazione diretta: altezza: fino a 3 metri carico massimo 3,05 KN/m
• Campo di applicazione estesa: altezza massima 6,2 metri
PROTEZIONE PARETI NON PORTANTI:

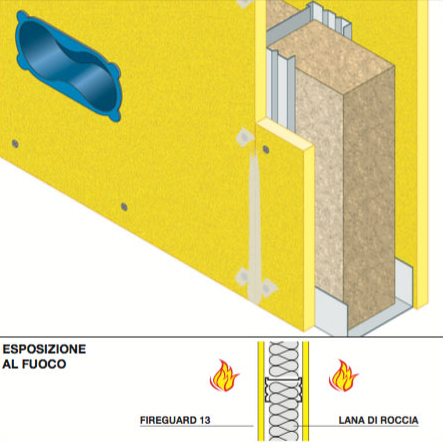

Reazione al fuoco: A1
Resistenza al fuoco: EI 90
- Orditura metallica: profili montanti verticali a “C” 75x50x0,6 mm interasse 500 mm
- Isolamento: lana di roccia 60 mm 60 Kg/mc
- Rivestimento protettivo: lastre FIREGUARD® 13 1 x 12,7 mm per lato
- Finitura: stuccatura giunti e teste delle viti con FIREGUARD COMPOUND
- Campo di applicazione diretta: altezza: fino a 4 metri passaggio impianti elettrici: consentito
- Campo di applicazione estesa: consultare l’ufficio tecnico
- Orditura metallica: profili montanti verticali a “C” 75x50x0,6 mm interasse 500 mm
- Isolamento: lana di roccia 60 mm 80 Kg/mc
- Rivestimento protettivo: lastre FIREGUARD® 13 1 x 12,7 mm per lato
- Finitura: stuccatura giunti e teste delle viti con FIREGUARD COMPOUND
- Campo di applicazione diretta: altezza: fino a 4 metri passaggio impianti elettrici: consentito
- Campo di applicazione estesa: fascicolo tecnico approvato da Istituto Giordano N° 288888. Altezza massima 11,3 metri – EI 90 (per il dimensionamento consultare l’ufficio tecnico)

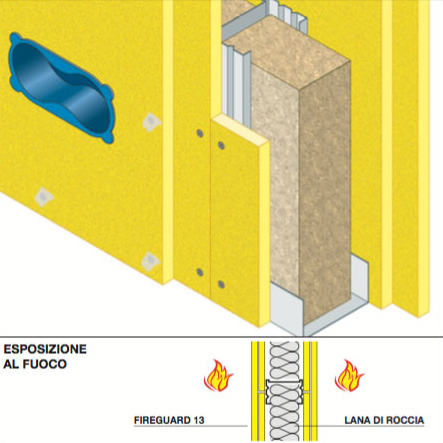

Reazione al fuoco: A1
Resistenza al fuoco: EI 180
- Orditura metallica: profili montanti verticali a “C” 75x50x0,6 mm interasse 500 mm
- Isolamento: lana di roccia 60 mm 60 Kg/mc
- Rivestimento protettivo: lastre FIREGUARD® 13 2 x 12,7 mm per lato
- Finitura: stuccatura giunti e teste delle viti con FIREGUARD COMPOUND
- Campo di applicazione diretta: altezza: fino a 4 metri passaggio impianti elettrici: consentito
- Campo di applicazione estesa: consultare l’ufficio tecnico

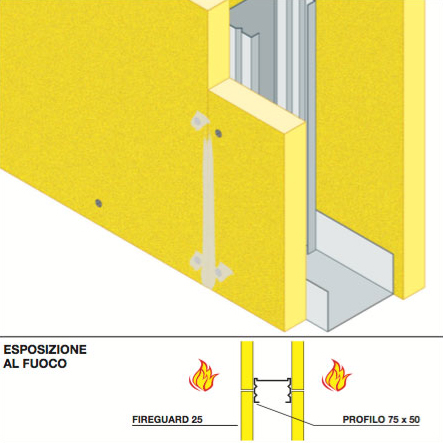

Reazione al fuoco: A1
Resistenza al fuoco: EI 180
- Orditura metallica: profili montanti verticali a “C” 75x50x0,6 mm interasse 550 mm
- Isolamento: non previsto
- Rivestimento protettivo: lastre FIREGUARD® 25 1 x 25,4 mm per lato
- Finitura: stuccatura giunti e teste delle viti con FIREGUARD COMPOUND
- Campo di applicazione diretta: altezza: fino a 4 metri passaggio impianti elettrici: consentito solo con apposita certificazione
- Campo di applicazione estesa: fascicolo tecnico approvato da Istituto Giordano N° 288889 Altezza massima 12,6 metri – EI 120 (per il dimensionamento consultare l’ufficio tecnico)
Reazione al fuoco: A1
Resistenza al fuoco: EI 240
- Orditura metallica: profili montanti verticali a “C” 75x50x0,6 mm interasse 550 mm
- Isolamento: non previsto
- Rivestimento protettivo: lastre FIREGUARD® 25 e FIREGUARD®13 1 x 25,4 mm + 1 x 12,7 mm per lato
- Finitura: con FIREGUARD COMPOUND non necessaria ai fini antincendio
- Campo di applicazione diretta: altezza: fino a 4 metri passaggio impianti elettrici: consentito solo con apposita certificazione
- Campo di applicazione estesa: consultare l’ufficio tecnico

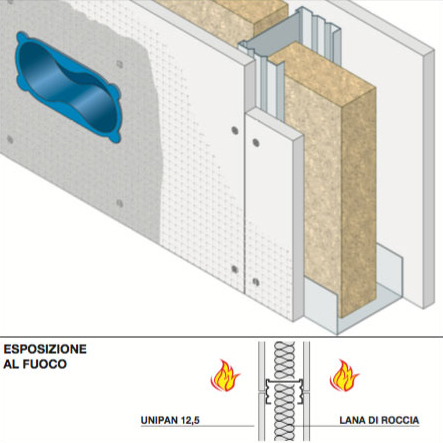

Reazione al fuoco: A1
Resistenza al fuoco: EI 60
- Orditura metallica: profili montanti verticali a “C” 75x50x0,6 mm interasse 400 mm
- Isolamento: lana di roccia 40 mm 40 Kg/mc
- Rivestimento protettivo: lastre UNIPAN® 1 x 12,5 mm per lato
- Finitura: rasatura armata con stucco a base cementizia Unijoint
- Campo di applicazione diretta:
altezza: fino a 4 metri
passaggio impianti elettrici: consentito - Campo di applicazione estesa: consultare l’ufficio tecnico
Reazione al fuoco: A1
Resistenza al fuoco: EI 120
- Orditura metallica: profili montanti verticali a “C” 75x50x0,6 mm interasse 400 mm
- Isolamento: lana di roccia 40 mm 40 Kg/mc
- Rivestimento protettivo: lastre UNIPAN® 2 x 12,5 mm per lato
- Finitura: rasatura armata con stucco a base cementizia Unijoint
- Campo di applicazione diretta:
altezza: fino a 4 metri
passaggio impianti elettrici: consentito - Campo di applicazione estesa: consultare l’ufficio tecnico

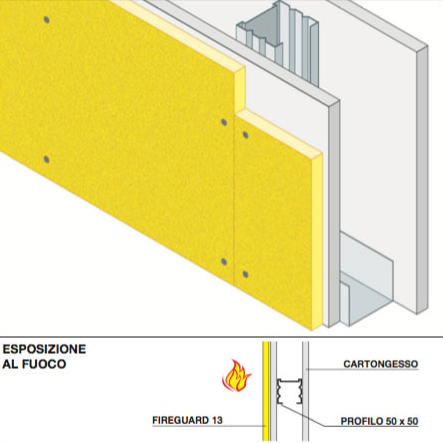

Reazione al fuoco: A1
Resistenza al fuoco: EI 90
- Supporto: parete in cartongesso costituita da profili montanti verticali a “C” 50 x 50 x 0,6 mm, rivestiti con una lastra in cartongesso standard spessore 12,5 mm per lato
- Rivestimento protettivo: lastre FIREGUARD® 13 spessore 1 x 12,7 mm
- Finitura: con FIREGUARD COMPOUND non necessaria ai fini antincendio
- Campo di applicazione diretta:
altezza: fino a 4 metri
passaggio impianti elettrici: consentito solo con apposita certificazione - Campo di applicazione estesa: fascicolo tecnico approvato da Istituto Giordano N° 288890
Altezza massima: 11,3 metri (per il dimensionamento consultare l’ufficio tecnico)

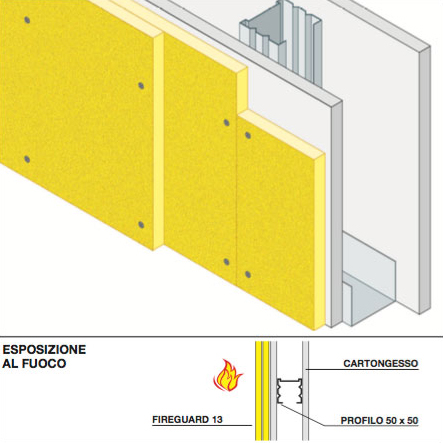

Reazione al fuoco: A1
Resistenza al fuoco: EI 120
- Supporto: parete in cartongesso costituita da profili montanti verticali a “C” 50x50x0,6 mm, rivestiti con una lastra in cartongesso standard spessore 12,5 mm per lato
- Rivestimento protettivo: lastre FIREGUARD® 13 spessore 2 x 12,7 mm
- Finitura: con FIREGUARD COMPOUND non necessaria ai fini antincendio
- Campo di applicazione diretta:
altezza: fino a 4 metri
passaggio impianti elettrici: consentito solo con apposita certificazione - Campo di applicazione estesa: fascicolo tecnico approvato da Istituto Giordano N° 288891
Altezza massima: 12,6 metri (per il dimensionamento consultare l’ufficio tecnico)
Reazione al fuoco: A1
Resistenza al fuoco: EI 180

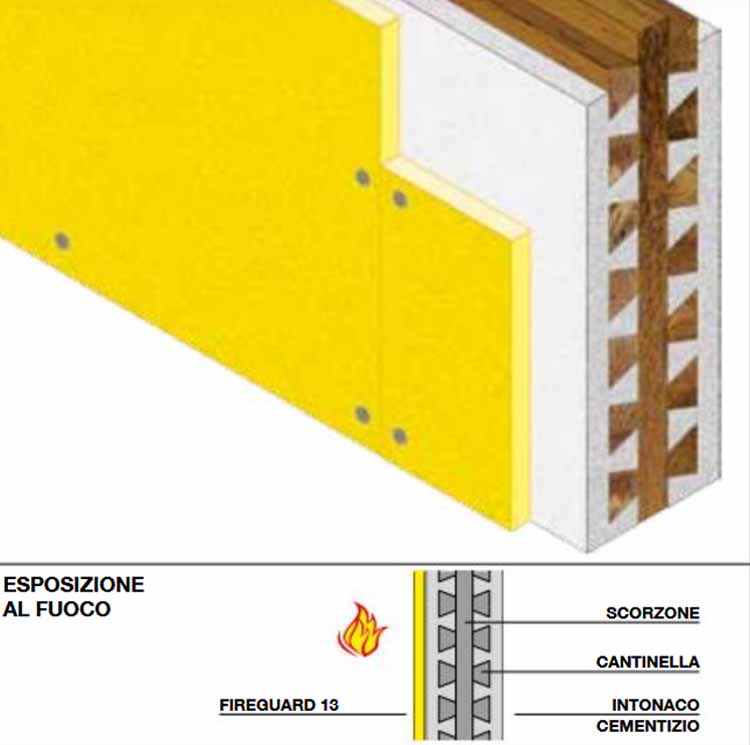

- Supporto: parete scorzoni e cantinelle spessore 90 mm
- Rivestimento protettivo: lastre FIREGUARD® 13 spessore 1 x 12,7 mm
- Fissaggio: viti auto perforanti diametro 3,5 mm passo 250 mm
- Finitura: con FIREGUARD COMPOUND non necessaria ai fini antincendio
- Campo di applicazione diretta:
altezza: fino a 4 metri
passaggio impianti elettrici: consentito solo con apposita certificazione - Campo di applicazione estesa: consultare l’ufficio tecnico

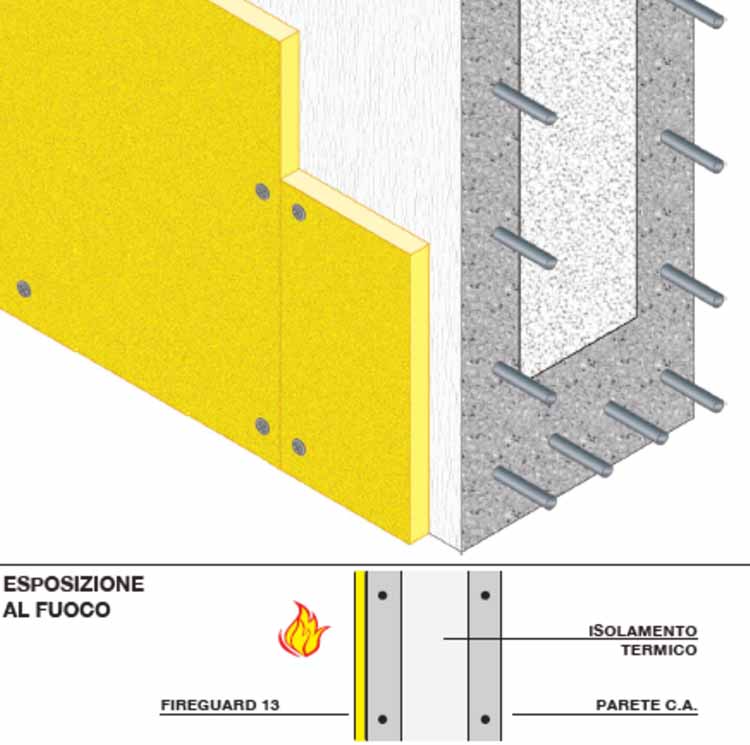

Reazione al fuoco: A1
Resistenza al fuoco: EI 120
- Supporto: parete in cemento armato con isolamento termico spessore 40+80+40 mm
- Rivestimento protettivo: lastre FIREGUARD® 13 spessore 1 x 12,7 mm tassellate
- Fissaggio: tasselli metallici ad espansione diametro 6 mm passo 500 mm
- Finitura: con FIREGUARD COMPOUND non necessaria ai fini antincendio
- Campo di applicazione diretta:
altezza: fino a 4 metri
passaggio impianti elettrici: consentito solo con apposita certificazione - Campo di applicazione estesa: consultare l’ufficio tecnico
