Il nostro team altamente qualificato, grazie all’esperienza e alle competenze tecniche, sarà in grado di consigliarti la soluzione di protezione passiva al fuoco per ogni tipo di esigenza.
Pilastri e Travi
SOLUZIONI PERSONALIZZATE PER TUTTE LE ESIGENZE
PROTEZIONE PILASTRI E TRAVI:
Reazione al fuoco: A1
Resistenza al fuoco: R30-240

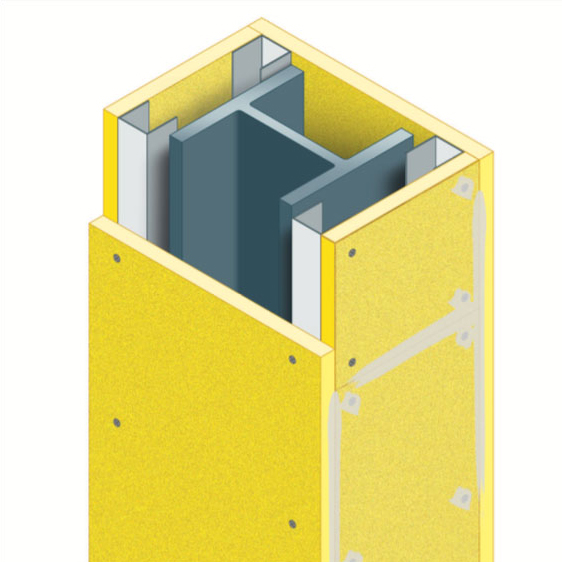

- Supporto: pilastri in acciaio
- Orditura: montanti verticali a “C” 50x50x0,6 mm posti agli angoli del pilastro e inseriti in guide a “U” 50x40x0,6 mm poste alla base ed alla sommità del profilato in acciaio.
- Rivestimento protettivo: lastre FIREGUARD ®
- Fissaggio: con viti atuoperforanti fosfatate diam. 3,5 mm poste ad interasse 250 mm
- Finitura: stuccatura dei giunti e delle teste delle viti con stucco FIREGUARD COMPOUND
Reazione al fuoco: A1
Resistenza al fuoco: R30-240

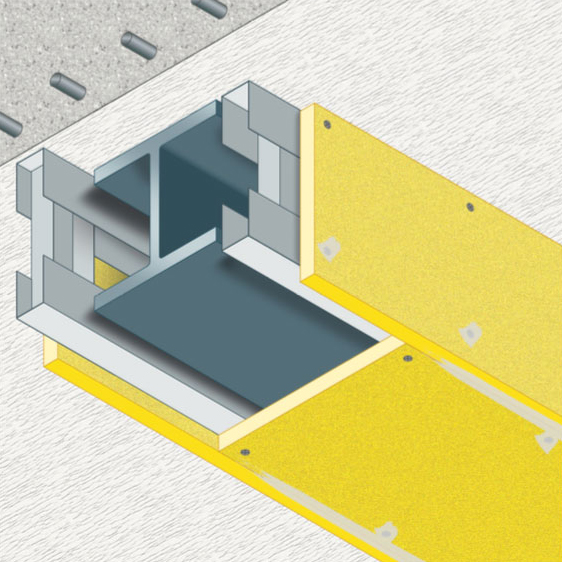

- Supporto: travi in acciaio
- Orditura: montanti verticali a “C” 75x50x0,6 mm posti ai lati del profilo in acciaio a interasse 550 mm e inseriti in guide a “U” 75x40x0,6 mm poste a soffitto e nella parte bassa del profilo
- Rivestimento protettivo: lastre FIREGUARD ®
- Fissaggio: con viti atuoperforanti fosfatate diam. 3,5 mm poste ad interasse 250 mm
- Finitura: stuccatura dei giunti e delle teste delle viti con stucco FIREGUARD COMPOUND
Reazione al fuoco: A1
Resistenza al fuoco: R30-240

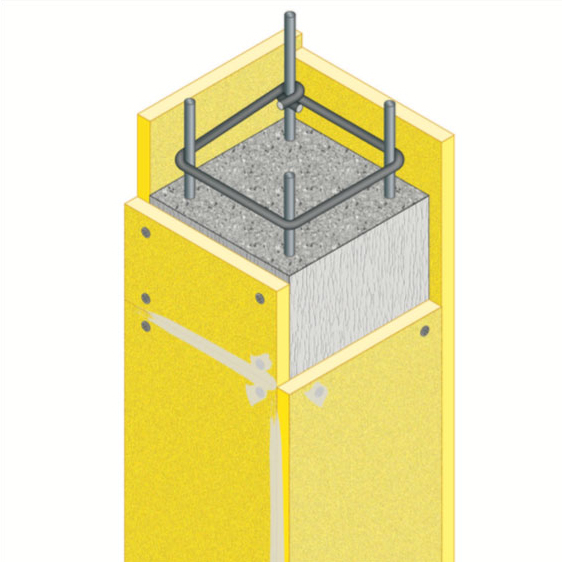

- Supporto: pilastri in cemento armato
- Rivestimento protettivo: lastre FIREGUARD ®
- Fissaggio: con tasselli metallici ad espansione diametro 6 mm passo 500 mm
- Finitura: stuccatura giunti e teste dei tasselli con stucco FIREGUARD COMPOUND
| SPESSORE EQUIV. DEL CALCESTRUZZO (mm) | ||||
| T (min) | 90′ | 120′ | 180′ | 240′ |
| sp (mm) | 50 | 54 | 50 | 15 |
Reazione al fuoco: A1
Resistenza al fuoco: R30-240

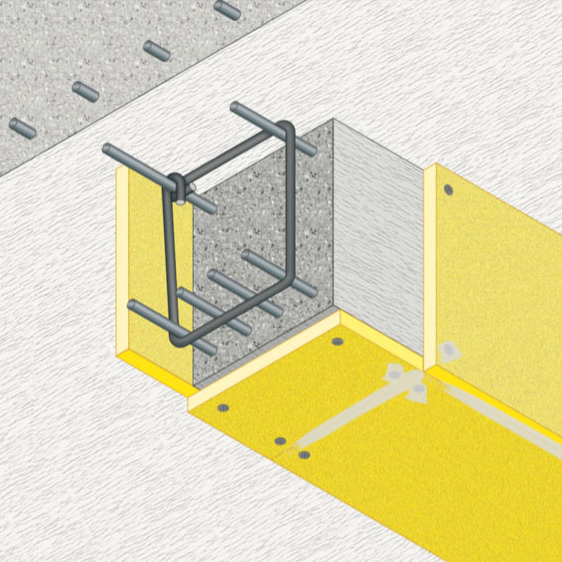

- Supporto: travi in cemento armato
- Rivestimento protettivo: lastre FIREGUARD ®
- Fissaggio: con tasselli metallici ad espansione diametro 6 mm passo 500 mmFinitura: stuccatura giunti e teste dei tasselli con stucco FIREGUARD COMPOUND
| SPESSORE EQUIV. DEL CALCESTRUZZO (mm) | ||||
| T (min) | 90′ | 120′ | 180′ | 240′ |
| sp (mm) | 50 | 54 | 50 | 15 |
Reazione al fuoco: A1
Resistenza al fuoco: R30-180

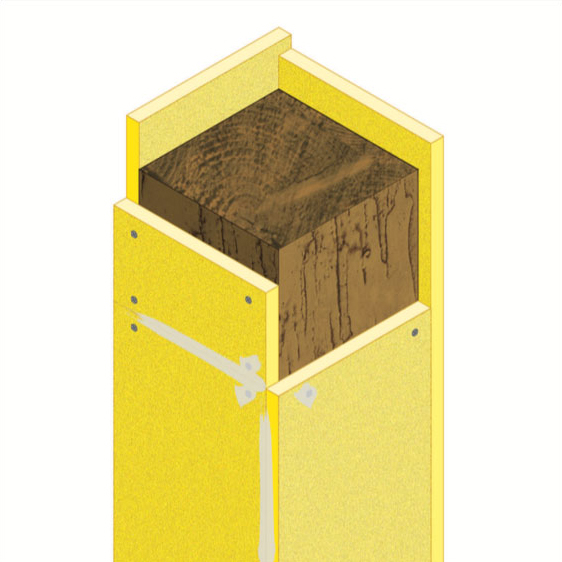

- Supporto: pilastri in legno
- Rivestimento protettivo: lastre FIREGUARD ® (vedi tabella)
- Fissaggio: con viti auto perforanti fosfatate poste ad interasse 250 mm per 600 mm.
- Finitura: stuccatura giunti e teste delle viti con stucco FIREGUARD COMPOUN
| RESISTENZA AL FUOCO CON LASTRE FIREGUARD (spessore mm) | |||
| R30 | 2 x 12,7 * | R90 | 2 x 25,4 * |
| R45 | 2 x 12,7 * | R120 | 2 x 25,4 * |
| R60 | 2 x 12,7 * | R180 | 3 x 25,4 * |
* gli spessori sono calcolati considerando un fattore di utilizzazione dell’80% su sezione con dimensioni minime 20×40 cm. Per casi particolari consultare l’ufficio tecnico.
Reazione al fuoco: A1
Resistenza al fuoco: R30-180

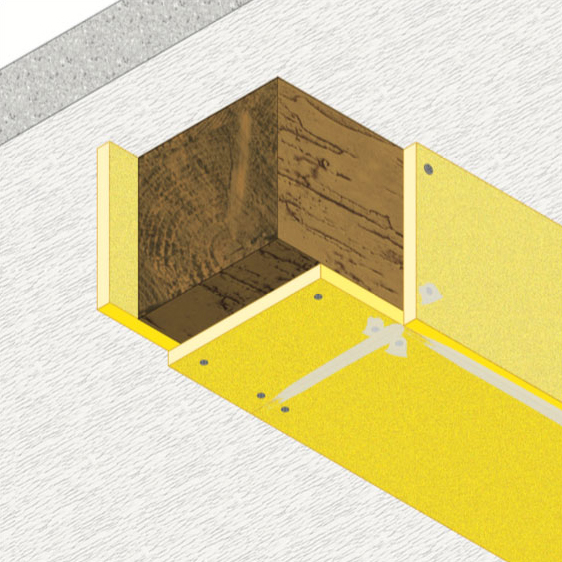

- Supporto: travi in legno
- Rivestimento protettivo: lastre FIREGUARD ® (vedi tabella)
- Fissaggio: con viti auto perforanti fosfatate poste ad interasse 250 mm per 600 mm.
- Finitura: stuccatura giunti e teste delle viti con stucco FIREGUARD COMPOUND
| RESISTENZA AL FUOCO CON LASTRE FIREGUARD (spessore mm) | |||
| R30 | 2 x 12,7 * | R90 | 2 x 25,4 * |
| R45 | 2 x 12,7 * | R120 | 2 x 25,4 * |
| R60 | 2 x 12,7 * | R180 | 3 x 25,4 * |
* gli spessori sono calcolati considerando un fattore di utilizzazione dell’80% su sezione con dimensioni minime 20×40 cm. Per casi particolari consultare l’ufficio tecnico.
